Изготовление дюралевых форм для отливки джиг-головок для спиннинговых приманок

Хочу рассказать, как я делаю формы для отливки спиннинговых джиг головок. Я изготавливаю джиг головки сам потому, что я отрываю больше, чем хотелось бы и потому что они стоят столько, сколько они стоят.

Формы изготавливают из различных материалов: гипс, алебастр, используют силикатный клей, делают формы из дерева и даже из картошки. Изготовление формы для спиннинговых приманок достаточно трудоемкий процесс. Обидно, когда затратив уйму времени на изготовление формы, через некоторое время она выходит из строя. Поэтому, я для себя решил и всем советую, делать прочные металлические формы. Наиболее подходящий материал это дюраль или алюминий, потому что он легко обрабатывается. Ниже я объясню принцип изготовления форм, оставляя читателю самостоятельно выбрать конкретные размеры.

Итак, начнем.

Для и изготовления нам понадобится листовой материал толщиной 8-16мм и два болта с гайками на М8.

Инструменты: тиски, драчевый напильник, ножовка по металлу, дрель и набор сверел.

Вырезаем две пластины подходящего размера. Сверлим в одной из них два отверстия. Совмещаем пластины. Сверли в другой пластине два отверстия, базируясь по первой пластине. Подбираем болты, для скручивания пластин. Скручиваем пластины. Зажимаем в тиски и драчевым напильником обтачиваем по периметру.

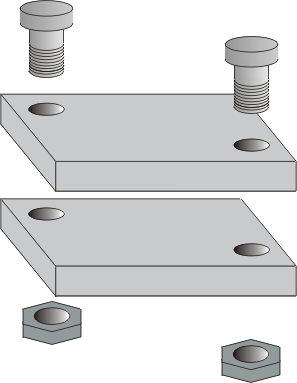

Пластины, подготовленные для изготовления в них форм для отливки джиг-головок для спиннинговых приманок

Затем тонким сверлом (диаметр 4 мм.) сверлим одну пластину насквозь, а вторую не больше чем на половину диаметра джиг головки. Определить степень заглубления сверла можно надев на него кембрик.

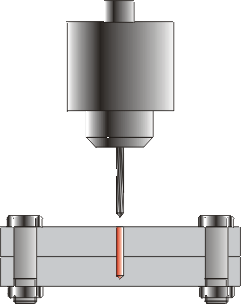

Высверливание осевого отверстия в форме

Раскручиваем пластины и каждую из них рассверливаем, постепенно увеличивая диаметр сверла и базируясь по уже просверленному отверстию. Глубина сверления не должна выходить за пределы контура сферы:

Постепенное рассверлвание полуформы

После рассверливания полуформы примут следующий вид

Вид формы  с засверленными углувлениями в ней

Теперь изготовим полусферу. Для этого нам придется сделать фрезу. Берем стальной пруток марки ХРЖ (хреновое ржавое железо). Диаметр прутка несколько меньше чем диаметр сферы головки. Расклепываем конец до диаметра несколько большего, чем диаметр сферы головки. Затем затачиваем фрезу под полусферу, как показано на рисунке. Используя фрезу, формируем сферическую часть в каждой из полуформ.

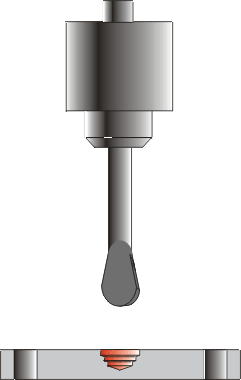

Формирование полусферы

После рассверливания полусферы полуформы примут следующий вид

Две полуформы со сформированными полусферами

Далее делаем литниковое отверстие, и утолщение под крепление твистера. Берем одну из полуформ и с помощью острого резака и линейки процарапываем углубление. Это углубление будет служить направляющей для сверла при последующем рассверливании.

Канавка для центрирования сверла

Затем, скрутив две полуформы, зажимаем в тиски и начинаем, постепенно увеличивая размер сверла, рассверливать до нужного диаметра.

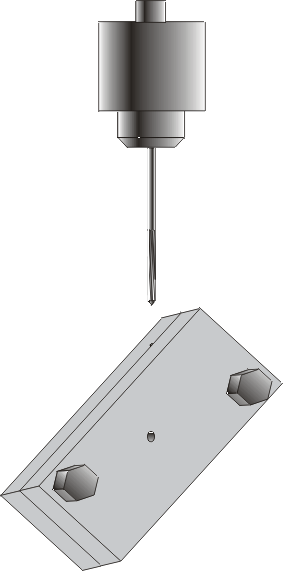

Высверливание литникового отверстия

После рассверливания обе полуформы примут следующий вид:

Полуформа с литниковым отверстием и с утолщением на крючке

Верхняя часть полученного отверстия будет служить литником, а нижняя будет заливаться свинцом и будет утолщением на крючке для удержания твистера. Рекомендую литниковое отверстие делать побольше. Практически его диаметр равен 4-6 мм. Это нужно, чтобы свинец хорошо проникал в форму. Диаметр нижней части отверстия можно взять с готовой джиг головки. Он равен приблизительно 3,5-4 мм. Сразу можно сделать воронку для заливки свинца. Для этого в скрученных полуформах толстым сверлом (12-14мм.) делается конусообразное углубление в литниковом отверстии.

Далее делаем углубление под ушко крючка

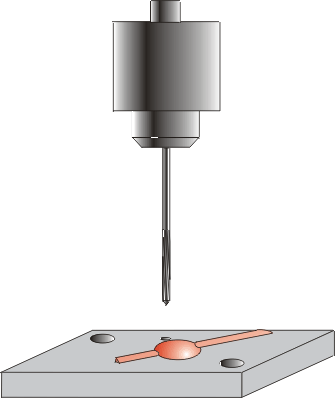

Высверливание углубления под ушко крючка

Приложив к форме крючок, определяем место сверления. Затем тонким сверлом сверлим одну полуформу насквозь, а более толстым сверлом делаем фасочку в этом отверстии. Диаметр последнего сверла должен равняться наружному диаметру ушка крючка.

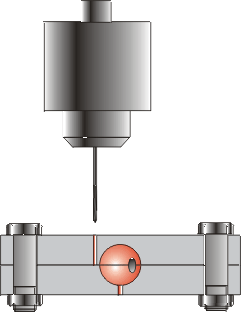

Высверливание углубления под ушко крючка во второй полуформе, центрируясь по первой

Теперь скручиваем две полуформы и тонким сверлом делаем сквозное отверстие. Раскручиваем полуформы и делаем фасочку на второй полуформе. Осталось процарапать резаком углубление под крючок.

Технологическое отверстие, соединяющее полость сферы с окружающей средой, заделывается путем нарезаниея в нем резьбы. После нарезки в отверстие вкручивается винт на нужную глубину. Выступающая наружу часть винта срезается.

Вот такой способ изготовления форм.

Виталий Дорошко Луганск
