Здравствуйте, клуб "Диалоги о рыбалке" и редакция газеты "Рыбак Рыбака"!

Посылаю вам конструкцию поплавка со световой сигнализацией при поклевке.

Конструкция поплавка сама по себе простая: электрическая цепь, источник питания, лампочка и включатель. Поплавок требует определенных навыков и аккуратности в изготовлении. Для большинства рыболовов это посильно.

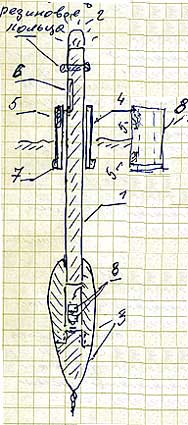

На чертеже:

Шток 1 с квадратным сечением (углы закруглить). Геркон 6 в теле штока. Цилиндр 4 из пенопласта с квадратным сечением внутри с магнитом 5 и грузом 7 (свинцовое кольцо). Светодиод 2. 8 - маленькие 2 шт. батарейки от часов. Крепление нижней части 3 по фантазии, лучше на резьбе.

Электрические батареи соединяются пайкой лучше в пенале. А пенал на разъеме.

Надеюсь, что я изложил все тонкости.

Удачи! С уважением,

ФИЛАТОВ
Александр Николаевич.

P.S. Для быстрого обнаружения поплавка ночью с помощью фонарика верхняя часть штока 1 окрашивается светоотражающей краской.

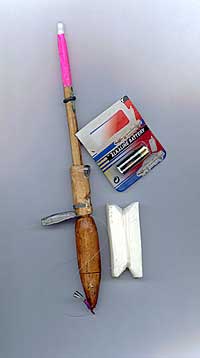

Макет действующий, лично испытанный.
