Л. ЕВСТИГНЕЕВ. РЫБАЦКИЙ ТЕРМОМЕТР

Газета "РЫБАК РЫБАКА" № 12

Уважаемый А.Цессарский, прочитал Ваше обращение к читателям газеты о способах решения "температурной" проблемы. Посылаю Вам описание своего решения. Если необходимо, могу прислать подробное описание.

Для измерения распределения температуры воды в водоеме можно использовать любой бытовой цифровой термометр после небольшой переделки.

Если термометр имеет дистанционный датчик для измерения наружной температуры, то достаточно удлинить провод дистанционного датчика и поставить грузило-оливку. В противном случае, надо извлечь термодатчик и подключить его на проводе.

Я использую термометр размером с одноразовую зажигалку и провод длиной 10 м. Это позволяет применять его как летом, так и зимой.

Бытовые термометры и так имеют невысокую точность, увеличение же длины кабеля еще больше ее снижает и вносит дополнительную систематическую ошибку. Мой термометр, сделанный с умом, при таянии льда показывает температуру -1 °С. Но практически это неважно, так как главное при измерении температуры воды в водоеме - это относительное изменение температуры в слоях воды, а не абсолютное значение температуры. Проверить точность показаний термометра можно, сравнивая его показания с ртутным. Термодатчик и ртутный термометр помещают в стакан с водой, добавляют лед из холодильника, и сравнивают их показания при понижении температуры.

КОММЕНТАРИЙ РЕДАКЦИИ

Мы очень благодарны Леониду Сергеевичу Евстигнееву и надеемся, к нам присоединятся и те рыболовы, которые возьмут на вооружение его опыт. Если кого-то из читателей интересует более подробное описание "прибора Евстигнеева", дайте нам знать в редакцию, и мы с разрешения Леонида Сергеевича его Вам пришлем.

ОБРАТНАЯ СВЯЗЬ

Газета "РЫБАК РЫБАКА" № 24

В РР № 12 была опубликована краткая заметка о предложении Л.Евстигнеева: использовать бытовые цифровые термометры для рыболовных целей. Оказалось, что измерение температуры воды интересует очень многих рыболовов, и в редакцию стали приходить письма и электронные обращения с просьбой рассказать о приспособлении подробнее. По вашей просьбе с этим вопросом мы обратились к Леониду Сергеевичу.

Л. ЕВСТИГНЕЕВ. ТЕРМОМЕТР РЫБОЛОВА

ПОСЛЕ НЕБОЛЬШОЙ переделки бытовой цифровой термометр можно использовать для измерения температуры воды и поиска границ резкого температурного перепада. Достоинством таких термометров являются небольшие размеры и малый вес. Например, я использовал термометр размером 90х30х13 мм.

Большинство бытовых цифровых термометров имеет дистанционный температурный датчик для измерения наружной температуры. Сам датчик достаточно хорошо изолирован от воды и соединен с термометром двужильным кабелем длиной 3 м.

Для измерения температуры воды на глубинах больших, чем длина комплектующего термометр кабеля, необходимо его нарастить. Для этого кабель разрезается, и в разрез впаивается провод соответствующей длины. Используемый для наращивания провод должен быть тонким, прочным, не смачиваться водой и не твердеть на морозе. Морозостойкость можно проверить, поместив провод в морозильную камеру: даже через сутки он должен остаться достаточно гибким. Подойдет, например, провод для головных мини-наушников. Места пайки тщательно изолируются от воды герметиком. К проводу около датчика прикрепляется грузило весом 50 г, так чтобы оно первым касалось дна.

Мною использован двужильный провод, свитый из изолированного одножильного диаметром 1 мм. Общая длина провода от термометра до датчика - 10 м. Через каждый метр надеты цветные кембрики, чтобы провод не раскручивался и для разметки. Две отметки - красный кембрик, третья - черный. Провод хранится на катушке.

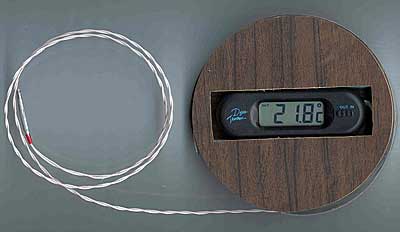

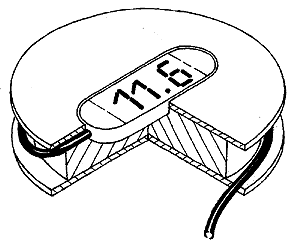

В качестве катушки можно использовать инерционную катушку подходящего размера, закрепив термометр на барабане. Но можно сделать и специальную катушку. Общий вид получившегося термометра показан на фото. Его схема дана на рисунке.

Размеры катушки - общий наружный диаметр, диаметр и высота барабана - зависят от размеров термометра, длины и диаметра соединительного провода. "Щеки" катушки вырезаются из картона толщиной 1 мм. Барабан катушки сделан из пенопласта. Для термометра вырезается одностороннее окно. Все элементы катушки собирают на клее ПВА. Для защиты от воды катушка покрывается тем же клеем. Он надежно и быстро склеивает различные материалы, после высыхания достаточно водостоек, не имеет запаха. Разводится водой в любой пропорции, что позволяет использовать его для грунтовки и шпатлевки. Покрытая клеем ПВА поверхность гладкая и прочная, ее можно окрашивать любыми красками.

Для окончательной отделки катушка окрашивается водостойкой краской или оклеивается декоративным пластиком, можно использовать самоклеящиеся обои. Благодаря пенопластовому корпусу катушка не тонет.

Точность бытовых термометров невысока. Длинный кабель дополнительно уменьшает точность. Проверить и откалибровать цифровой термометр можно по обычному ртутному термометру. Для этого в емкость со льдом опускаются ртутный термометр и датчик рыболовного термометра. Показания обоих термометров снимаются каждые 30 мин. Когда лед растает, и температура воды затем поднимется до комнатной, сравнение показаний позволит определить абсолютную погрешность термометра рыболова. Но нужно заметить, что при поиске температурной границы на глубине абсолютная точность не столь важна, поскольку учитывается относительное изменение температуры.

При измерении температуры цифровым термометром следует учитывать тепловую инерционность датчика и дискретность работы самого термометра, показания которого изменяются, как правило, через 10 с. Поэтому, опустив датчик на заданную глубину, необходимо показания термометра считывать только через 20 - 30 с.
